火災報警控制器/消防聯動控制器集火災報警、聯動控制、監管報警、網絡通訊等多種功能于?體，滿足GB4717-2005、GB16806-2006國標的要求，可適用于各類賓館、寫字樓、辦公樓、住宅樓、體育館、圖書館等大、中、小型消防報警工程。

產品特點

1、火災報警控制器/消防聯動控制器采用高性能微處理器，性能高速穩定可靠，可存儲報警信息達十萬條；

2、立柜、琴臺控制器采用7英寸彩色顯示屏（LCD）；壁掛控制器采用4.3英寸彩色顯示屏（LCD），漢字顯示、菜單向?qū)?/span>,用戶操作使用更方便；

3、無極性強驅?總線，直接控制輸出，超低功耗，布線簡單方便；

4、實時采集報警信號和煙、溫等環境參數，及時分析、處理，進行火災判決，誤報率低；

5、根據聯動關系和邏輯設置，自動控制相關消防設備，實施聯動滅火；

6、采用模塊化結構，抗干擾、振動能力強，工作可靠、擴展靈活、維護方便；

7、提供T9拼音輸入法，實現自由中文輸入，輕松錄入漢字；

8、單回路最大可接250個探測器或模塊，探測器模塊地址可混編，1-250#任選；

9、可使用存儲U盤升級或?qū)雽?dǎo)出編程數據等信息，方便系統調試維護；

10、用戶可自定義設備類型，方便系統集成；

11、具備模塊的手動單點啟動／停止功能，方便現場調試測試；

12、標配專用微型打印機，實時打印系統各種工作狀態；

13、可接入?yún)^(qū)域顯示盤、樓棟顯示盤或樓層顯示盤，將控制器顯示信息延伸至樓道等位置；

14、可連接消防控制室圖形顯示裝置，直觀顯示發生火警、故障的具體位置信息；

15、系統多級權限管理，高強度密碼保護；

16、系統可現場或遠程軟件升級，確保系統工作在穩定、可靠狀態；

17、兩線制設計，安裝調試更方便；

產品功能

→火警報警功能

能以兩總線制方式掛接本公司生產的GD系列智能感煙、感溫探測器、手動報警按鈕等火災觸發器件，報警信息詳細，具有抗干擾能力及可靠性強的特點。

→聯動控制功能

能通過兩總線方式掛接本公司生產的GD系列輸出模塊、輸入輸出模塊，實時控制各類消防設備，詳細顯示設備的動作和反饋信息。

→監管報警功能

能以兩總線制方式掛接本公司生產的GD系列智能輸入模塊，進行水流指示器、壓力開關等檢測，接收監管報警，通過顯示屏顯示報警部位、時間以及報警部件的地址、類型等信息，并可實現聯動。

→屏蔽功能

能夠?qū)Ω骺偩€部件進行屏蔽，詳細顯示屏蔽部件的信息。

→故障檢測功能

能自動檢測控制器和消防設備故障，以聲、光信號發出故障警報，并通過顯示屏顯示故障發生的信息。

→系統測試功能

能夠登錄回路部件的出廠編號及當前地址，同時可直接進行地址設置、編程工作；

→網絡通訊功能

采用GHED專用網絡通訊接口，如485、232、LORA、WIFI、CAN等接口，對各區域報警控制器、集中報警控制器進行聯網，構成對等式局域網絡系統；

→黑匣子功能

能自動存儲火警、預警、監管、聯動、故障、屏蔽及開關機等歷史記錄。

→打印功能

能自動打印火警信息、故障信息、監管信息和聯動動作信息等。

→主、備電自動切換功能

能進行主、備電自動切換，并具有相應的指示燈，備電具有欠壓保護功能，避免蓄電池因放電過度而損壞。

→操作權限控制

為防止無關人員誤操作，通過設置密碼，限定操作級別。

系統組成設備介紹

→主控部分

主控板負責處理和分析系統中其它部件傳輸過來的數據信息，并根據數據分析結果，指揮系統中的其它部件執行相應的命令，例：控制喇叭在火警情況下鳴響等。

→顯示組件

顯示組件提供報警信息的主要輸出界面，同時提供日常的維護、查詢界面。

→電源

電源完成整個系統內部設備的供電。本系統采用DC24V輸出的專用消防設備電源，可提供主電故障、備電故障、備電欠壓、備電充電等報警或反饋信號，并具有良好的抗干擾特性。

→回路卡

回路卡為探測器／模塊總線的驅動板，單個回路卡包含2個回路。每個回路可驅動250個探測器或模塊。

→火災探測器

系統可接入本公司生產的多種智能型感煙、感溫或復合探測器，主要產品型號如 JTY-GD-GD1020、JTW-DZ-GD1025等。

→輸入、輸出模塊、聲光警報器、手報及消火栓

系統中可接入本公司生產的多種智能型模塊，主要產品型號如：輸入模塊GD1050、輸入/輸出模塊 GD1058、火災聲光警報器GD1062、手動火災報警按鈕J-SAP-GD1033、消火栓按鈕J-SAP-GD1036等等。

→總線控制盤

安裝于控制器機箱正面，用于總線聯動控制。

→直接控制盤

安裝于控制器機箱正面，用于控制泵、風機、電梯等設備。

→打印機

系統標配專用微型打印機，可打印報警、反饋、故障等信息，以備查詢。

→火災顯示盤

火災顯示盤又被稱作樓層顯示盤，本系統中擴展了顯示盤的用途，既可作為“樓棟顯示盤”使用，也可作為“樓層顯示盤”使用。

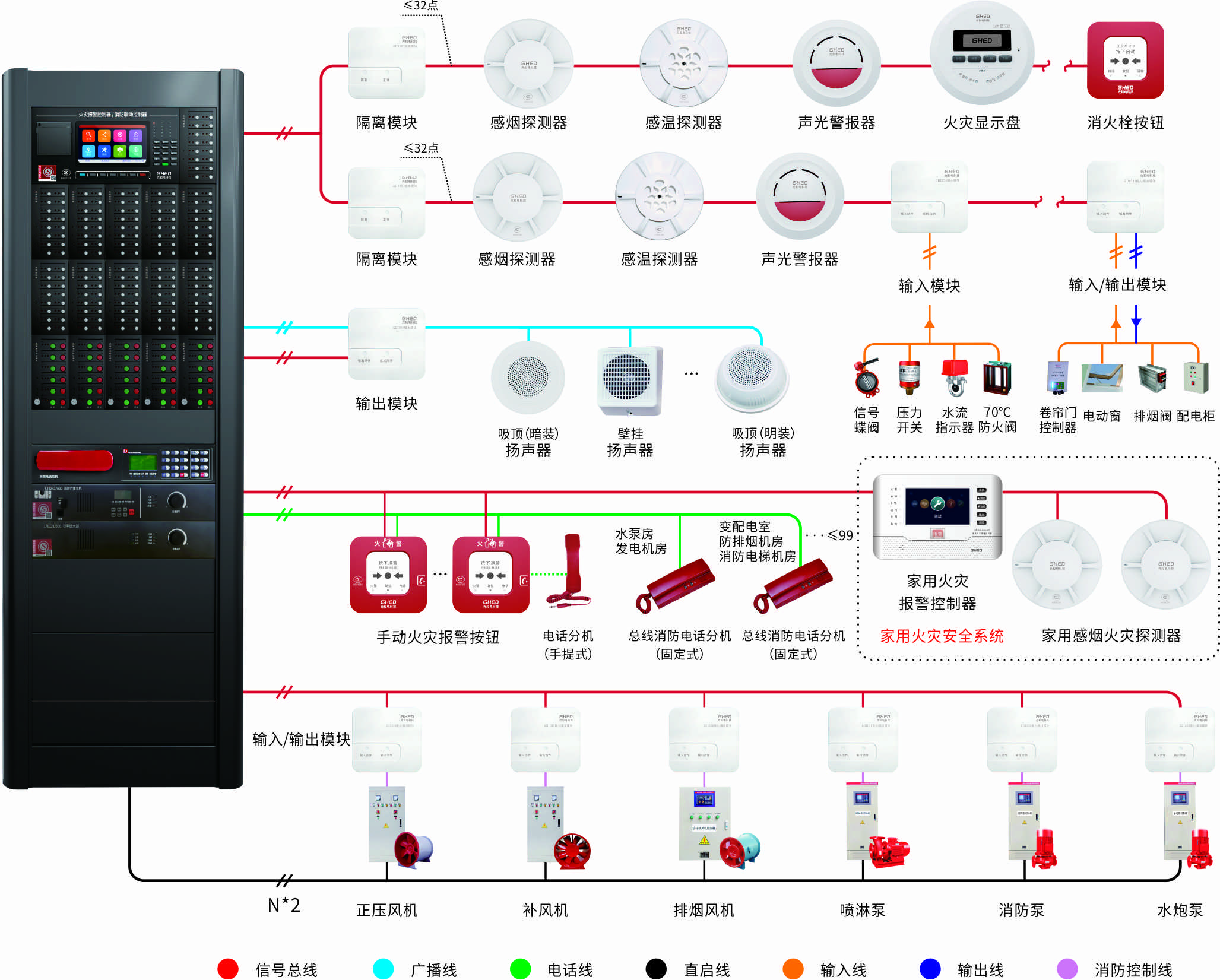

系統圖
